常見的礦山機械設備工作原理

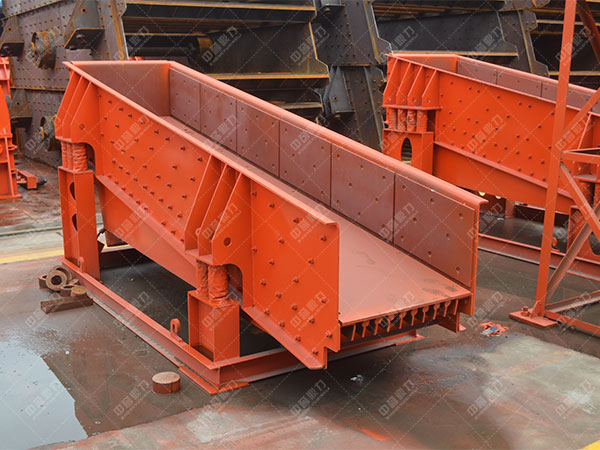

振動給料機工作原理：

ZSW 和GZD系列振動給料機是由給料槽體、激振器、彈簧支座、傳動裝置等組成。槽體振動給料的振動源是激振器，激振器是由兩根偏心軸（主、被動）和齒輪副組成，由電動機通過三角帶驅動主動軸，再由主動軸上齒輪嚙合被動軸轉動，主、被動軸同時反向旋轉，使槽體振動，使物料連續不斷流動，達到輸送物料的目的。

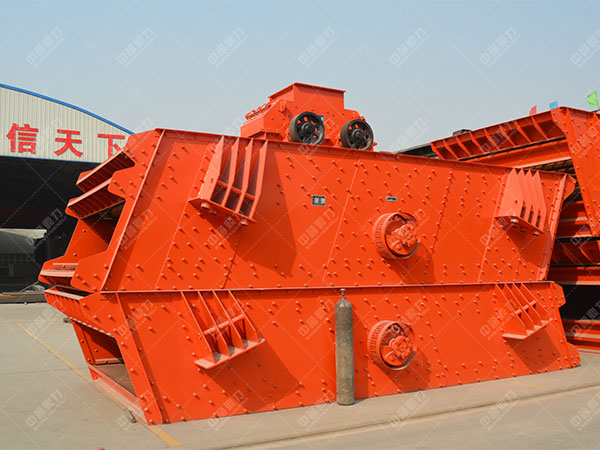

圓振動篩工作原理：

圓振篩篩機主要有篩箱、篩網、振動器、減振彈簧裝置、底架等組成。篩機側板采用鋼板制作而成，側板與橫梁、激振器底座采用高強度螺栓或環槽鉚釘連接，采用筒體式偏心軸激振器及偏塊調節振幅。振動器安裝在篩箱側板上，并由電動機通過三角皮帶帶動使激振器偏心塊產生高速旋轉，產生很大的離心慣性力，激發篩箱產生振幅的圓運動，篩上物料在傾斜的篩面上受到篩箱傳給的沖量而產生連續的拋擲運動，物料與篩面相遇的過程中使小于篩孔的顆粒透篩，從而實現分級。

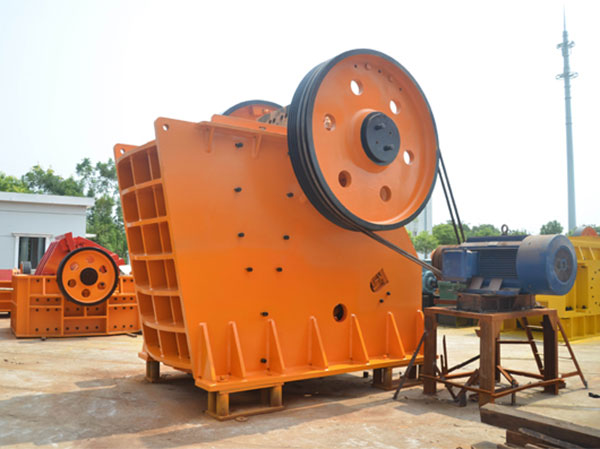

顎式破碎機工作原理：

本產品以電動機為動力，通過電動機皮帶輪，由三角皮帶和槽輪驅動偏心軸，使動顎按預定軌跡作往復運動，將進入由固定顎板、活動顎板和邊護板組成的破碎腔內的物料破碎，并通過下部的排料口將成品物料排出。

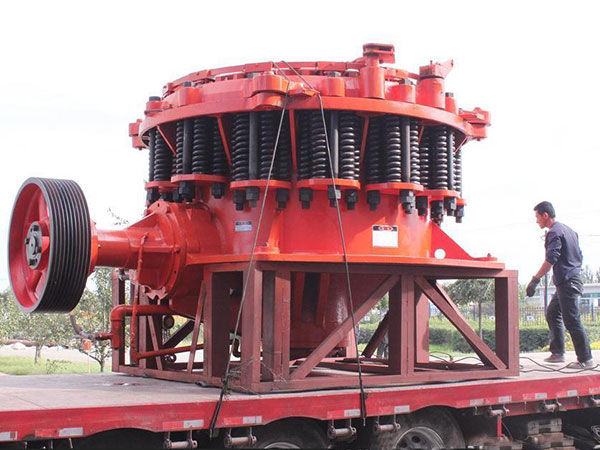

圓錐式破碎機工作原理：

圓錐式破碎機工作時，電動機的旋轉通過皮帶輪或聯軸器、圓錐破碎機傳動軸和圓錐破碎機圓錐部在偏心套的迫動下繞一周固定點作旋擺運動，從而使破碎圓錐的破碎壁時而靠近又時而離開固裝在調整套上的扎臼壁表面，使礦石在破碎腔內不斷受到?jīng)_擊，擠壓和彎曲作用而實現礦石的破碎。

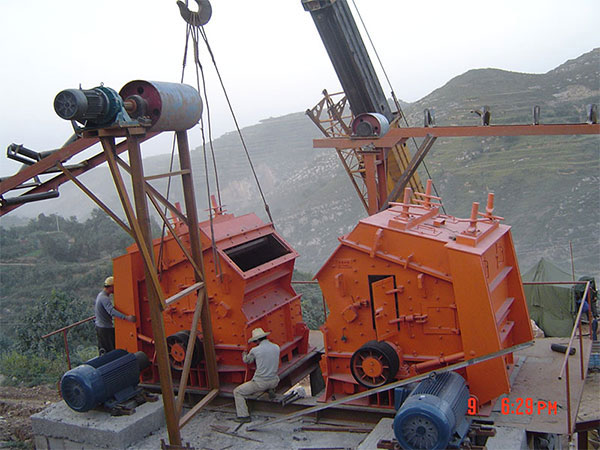

反擊式破碎機工作原理：

本系列產品利用沖擊能破碎物料。工作時，轉子在電動機的帶動下高速旋轉，從進料口進入的物料與轉子上的板錘撞擊，受到板錘的高速沖擊被破碎；破碎后的物料又被反擊到襯板上再次破碎；后從出料口排出。調整反擊架和轉子架之間的間隙可達到改變物料出料粒度和物料形狀的目的。
