動顎式破碎機的動顎板受力分析

作者來源：中譽鼎力 | 發布時間： 2019-07-16

導讀：

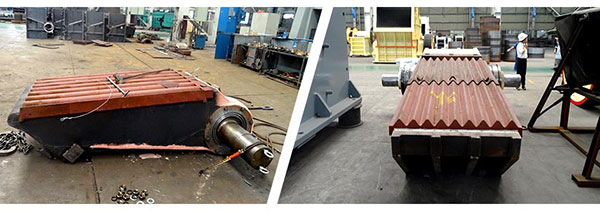

【動顎式破碎機的動顎板受力分析】動顎板是碎石機重要零件之一，也是結構比較復雜的零件，在顎式破碎機的使用過程當中，常常成為承受破碎力集中的部位，因此在部零件中是比較簡單磨損的，這自然引發我們對動顎板板

動顎式破碎機的動顎板受力分析

我們?cè)鴮?duì)用戶用戶所采購的機械中多個型號的正在使用的碎石機進行了跟蹤觀察和計算，如果說碎石機結構優化設計是性能優越的根本因素，那么正確的動顎板結構是碎石機性能優越的條件，這值得引發對深入的探討。

經運行實踐，了解動顎板是在其底部肘座偏上處，即在1-1附近出現裂紋，根據動顎板受力了解可知，動顎板上大影響力位于1-1截面附近，而且從直觀可知，此截面面積不大，故出現較大的應力，致使此處簡單取得破損。

曾對一PE400*600碎石機動顎板應力測試結果，1-1截面應力a=172MPAa，2-2截面應力b=100MPa，3-3截面應力c=47MPa，4-4截面應力d=39MPa，由此可知，大應力大截面位于動顎板肘座附近偏上一點；其次各截面應力之差值以4-4與1-1截面差值大。

根據上述碎石機動顎板應力了解可知：1、動顎板在肘板附近出現大應力，致使它常在此處出現裂紋破損；2、動顎板頂部與底部應力值差的懸殊，即1-1截面太薄弱，減低動顎板使用時間，而4-4截面又太粗大，使得動顎板粗苯，浪費材料，故這類動顎板設計不均勻，急需修改。
