圓錐破碎機結構特點有哪些？

作者來源：中譽鼎力 | 發布時間： 2019-12-10

導讀：

【圓錐破碎機結構特點有哪些？】圓錐破碎機使用了構成的處置頻率和偏心距，使得所要處置的物料整型破碎程度更高，處置產能與同類機型相對會有更高加工能力，此時也增強了物料粒子間的層壓處置作用，有用增強物料處置后的立體顆粒，經過液壓保險、液壓鎖緊、液壓調整、液壓清腔等系統的運用，讓操作變得更易于無需人工化，在正常運用狀況下，機械使用了優化布置，使得無故障操作率大于95%，諸多使用于礦用、冶煉、混凝土、公路、鐵路、水利和化學行業等并不少部門，圓錐破石機處置比大、效能高、外觀耗能低，產品參數勻稱，適合中間破和整型破碎品種多礦石，礦石。

圓錐破碎機結構特點有哪些？

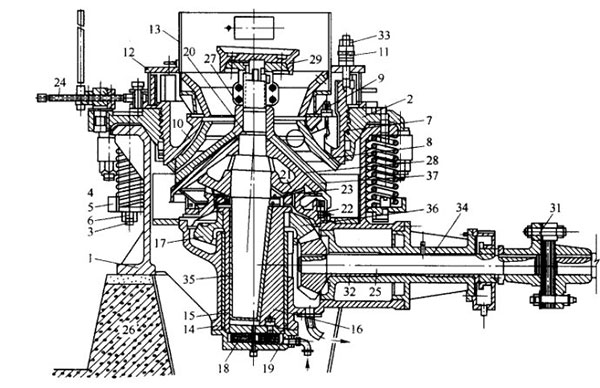

圓錐破石機由機架、驅動軸、偏心套、球面軸承、處置圓錐、調整系統、調成套、彈簧和進料口等部分組成。

（1）破石機主機架總成：破石機主機架由上架體和下架體組成，兩者經過液壓缸銜接，內有襯板和保護罩：上架體是焊接件，其上口焊有銅板，下架體是整體鑄鋼件。

（2）主軸總成：主軸與主機架的下架體輪毅使用錐面小過盈配合安裝配置，主軸開有軸向和徑向潤滑脂孔。

（3）偏心軸套總成：偏心軸套其內部安設有使用螺絲不變的高鉛青銅襯套;底部經過螺絲安設有大錐齒輪和止推軸承，其中上止推軸承為鍛鋼件，下止推軸承為高鉛青銅件；不僅如此，在偏心軸套上還設有利用螺絲不變的配重組件，其內部灌鉛并安裝了保護襯板。

（4）動錐體總成：動錐頂部使用螺絲銜接不變有喂料板組件，底部安設有球面軸瓦，能夠與安裝在套筒內的球面鋼瓦相配合；動錐外部安設有高錳鋼制成的動錐襯板，動錐體與其襯板之間的空隙充灌有環氧樹脂;動錐內部安設有上下高鉛青銅襯套。

（5）定錐體總成：定錐頂部安裝的是喂料料斗；內部安設有使用大寬度螺絲不變的高錳鋼襯板，定錐體與其襯板間同樣充灌有環氧樹脂；定錐外部是與調整環配合的梯形螺紋。

（6）調整環：調整環是組件，由調整環、夾緊環、凸輪隨動件和液壓馬達等組成；夾緊環內有梯形螺紋，可與定錐相連；調整環頂部設有主機架不變銷和導向桿，以免止調整環在主機架內旋轉。

（7）機組潤滑系統：由潤滑脂箱、電動機油泵、過濾系統、冷卻系統和調整系統組成，好比煙臺鑫海礦山機械的圓錐破石機使用干油或許水兩大類密封途徑,使粉塵臟東西不能進人機體內，保護了潤清油的干凈。

（8）水準驅動軸總成：一臺大功率主推動電動機，經過V型皮帶輪驅動系統使水準軸上的小錐齒輪推動大錐齒輪及偏心軸套:水準軸的箱體為整體鑄鐵件，用螺絲不變到主機架上。

（9）液壓夾架和過鐵釋放系統:經過雙作用液壓缸使得調節環頂部各組件與破石機主機架相連。

（10）調節機構總成：用液壓馬達推動小齒輪，小齒輪推動調節帽上的大齒圈，從而推動定錐轉動，來順應調節定錐襯板與動錐襯板之間空間的目標。

（11）液壓調整站：調整站包含帶有油表的油箱、電動機油泵、過濾系統、蓄能系統、調整系統、壓力開關、安保護系統等；在破石機旁還設有端子箱和按鈕調整柜。
