生產1230萬噸砂石骨料采用的“3段破碎+2級制砂”工藝及設備配置分析

某砂石加工系統承擔共計約558萬m³水電站主體建筑用混凝土粗、細骨料加工任務，總計需要生產成品骨料約1230萬噸。綜合考慮工程施工特點、料源巖性及工程對成品骨料的質量和產量要求，該生產系統采用了“三段破碎+兩級制砂”的骨料生產工藝。

以下介紹了該案例中砂石加工系統設計及設備配置情況。

01系統布置

根據生產工藝，該砂石骨料生產系統主要包括破碎車間、篩分車間、石粉回收車間、成品和半成品堆場以及廢水處理系統等。

02骨料級配

系統骨料生產料源為工程開挖料（約291萬m³）和石料場開采石料（料場開采設計需求量約326萬m³），料源巖性為花崗閃長巖。項目主體工程混凝土高峰時段成品骨料級配見表1。

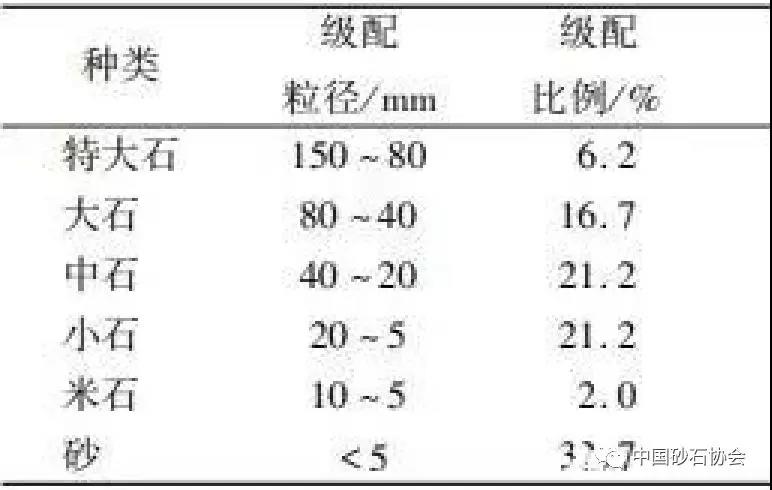

表1 混凝土成品骨料級配參考值

03生產工藝

綜合考慮工程施工特點、料源巖性及項目工程對成品骨料的質量和產量要求，該砂石加工系統采用的骨料生產工藝為“三段破碎+兩級制砂”。

1）破碎工藝

系統破碎加工工藝為【粗碎（顎破、旋回）+中碎（圓錐）+細碎（圓錐）+整形（立軸）】。系統在配置工藝設備時考慮破碎后的骨料粒性，在石料場配置2臺旋回破碎機，在砂石加工系統內布置2臺顎式破碎機。

為各級骨料產品粒度特性佳，中碎設備選用3臺HP500圓錐破碎機，細碎設備選用3臺H4800圓錐破碎機。毛料經粗碎、中碎、細碎車間3段破碎后，進入篩分車間及細碎車間。

粗碎車間：石料場粗碎廠房內配置2臺PG4265旋回破碎機，破碎后的半成品骨料經長膠帶機運送至生產加工區。目前加工區粗碎車間是由2臺C125型鄂式破碎機維持生產，生產毛料進入粗碎受料倉，破碎后經B1膠帶機進入半成品料堆。

中碎車間：篩分車間篩出的大于150mm的骨料，經膠帶機輸送至中碎調節料倉，中碎車間采用3臺HP500圓錐破碎機破碎，破碎后的骨料進入篩分車間。

細碎車間：篩分車間篩出的大于40mm的骨料經膠帶機輸送至細碎調節料倉，細碎車間采用3臺H4800C圓錐破碎機破碎，破碎后的骨料再經膠帶機進入二篩調節料倉。

2）制砂工藝

考慮到系統生產成品砂的石粉含量不同，采用了“立軸沖擊式破碎機為主+棒磨機輔助”的制砂工藝。立軸制砂車間配置2臺RP108D/D、1臺CV229和1臺PLT9500立軸沖擊式破碎機進行生產，產品為成品小石和砂。

該工序采用閉路循環生產，其目的是強制小石整型，針片狀含量，并靈活調整人工砂的顆粒級配。棒磨制砂車間配置2臺MBZ2136棒磨機進行部分人工砂的生產，產品主要用來調節砂產品的細度模數和粒度特性。

制砂車間：篩分車間篩出5~20mm的骨料，經膠帶機輸送至制砂調節料倉，制砂車間采用2臺RP108D、1臺B9100和1臺CV229立軸沖擊破碎機破碎，破碎后的骨料再經膠帶機進入三篩調節料倉。

3）篩分沖洗

系統共設有3個篩分車間：篩分車間配置2臺3YKR3060H圓振動篩；篩分車間配置4臺3YKR3060圓振動篩；第三篩分車間配置4臺2618V高頻篩。

另設特大石及大石沖洗篩分車間，小石及米石沖洗篩分車間對成品粗骨料進行篩分分級和沖洗。篩分車間和第三篩分車間生產的砂通過FC-12、FC-15洗砂機進行脫粉。

4）粗骨料生產出料工藝

成品特大石和部分大石通過篩分車間出料，通過中碎車間整形后在篩分車間出部分大石，中石通過中細碎車間整形后在篩分車間出料。

結合工程實踐經驗及小石的產品粒性，小石經過圓錐破、立軸制砂車間整形后在篩分車間、第三篩分車間篩出。

米石通過小石、米石沖洗篩分車間篩分，該工藝還可以小石的粒徑分布以及解決小石遜徑問題。

砂的質量主要通過細度模數、石粉含量和含水率3個指標進行控制。細度模數是衡量人工砂質量的一個重要指標，直接影響到混凝土的和易性、強度、抗?jié)B性及經濟指標。該生產線成品符合規范要求成品砂的石粉含量控制范圍：常態砂為6%~18%，碾壓砂為12%~22%，細度模數應在2.4~2.8范圍內，含水率≤6%。

、遜徑含量是成品粗骨料的主要控制指標。各級粗骨料均滿足《水工混凝土施工規范》 “徑含量<5%，遜徑含量<10%”的要求。
