皮帶輸送機工藝參數計算方法介紹

作者來源：中譽鼎力 | 發布時間： 2018-05-10

導讀：

【皮帶輸送機工藝參數計算方法介紹】現階段，皮帶輸送機的使用范圍相對比較廣泛，很多用戶卻并不了解皮帶輸送機工藝參數是什么意思。尤其是一些用戶，他們會根據以往的經驗來界定皮帶輸送機的性能，往往是很少一部分人的判斷是準確的。為了普及皮帶輸

【皮帶輸送機工藝參數計算方法介紹】現階段，皮帶輸送機的使用范圍相對比較廣泛，很多用戶卻并不了解皮帶輸送機工藝參數是什么意思。尤其是一些用戶，他們會根據以往的經驗來界定皮帶輸送機的性能，往往是很少一部分人的判斷是準確的。為了普及皮帶輸送機的作用，就先從皮帶輸送機工藝參數計算方法了解吧。

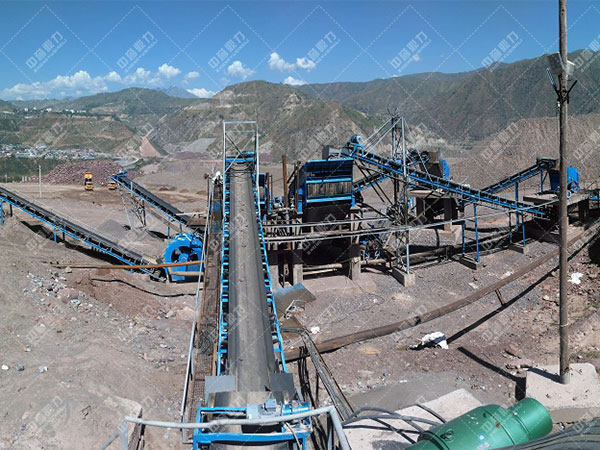

皮帶輸送機

皮帶輸送機工藝參數計算

計算所用原始數據：運輸能力；物料性質（即粒度、松散密度、動堆積角、濕度、溫度、粘性、磨損性）；工作條件（即給卸料點數目和位置、裝卸方式等）；運輸機的布置形式（即水平、傾斜、凸弧、凹弧和凸凹混合等五種形式）。

（1）膠帶寬度的計算

膠帶寬度的計算公式為：，式中Q是膠帶輸送機的運輸能力（t/h），C是輸送機傾角系數，K是貨載斷面系數，ρ是貨載散集程度，v是膠帶運行速度（m/s）。

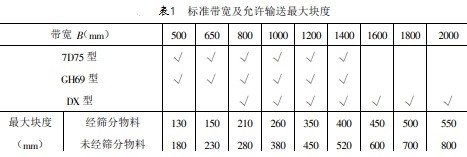

根據上式計算所選用的帶寬，還要用運輸物料塊度來校核，如表1，或按下式計算：

未篩分礦石：B≥2Dmax+200mm；篩分礦石：B≥3.3dcp+200mm。其中：Dmax是物料的粒度，dcp是物料的平均粒度。

（2）傳動滾筒軸功率簡易計算

傳動滾筒軸功率可按下式計算：，式中N0是傳動滾筒軸功率（kW）；Lh是運輸機水平投影長度；H是運輸機垂直提升高度，如有卸料車時，應加卸料車的提升高度；Q是運輸量（t/h）；v是帶速（m/s）；K1是空載運行系數，它與托輥阻力系數w有關；K2是物料水平運行功率系數，它與托輥阻力系數w有關；K3是附加功率系數；K4是運輸帶改向功率系數，K4=1.03~1.15；Nˊ是犁式卸料器和導料攔板長度過4m時的附加功率。

（3）電動機功率計算

①水平和提升運輸時：N=KN0/η，式中N是電動機功率（kW），N0是傳動滾筒軸功率（kW），K是功率備用系數。

②傾斜向下運輸時：N=KN0η，式中符號含義同前。

（4）輸送帶張力簡易計算

①水平輸送：Smax=KN0/v，式中Smax是張力（N），K是傳動摩擦系數，N0是傳動滾筒軸功率（kW），v是帶速（m/s）。

②傾斜輸送時：Smax=K1.δ±K2.H+K3.N0，式中H是運輸機垂直提升高度，K1、K2、K3是修正系數。

總體來說，皮帶輸送機工藝參數是比較復雜的，根據客戶的需求不同而針對性設計生產的比較廠家。當然，的皮帶輸送機也是相對來說比較常見的。在皮帶輸送機的參數中，我們要知道其重要組成部分，即承載托、帶速、帶寬、輸送量等。

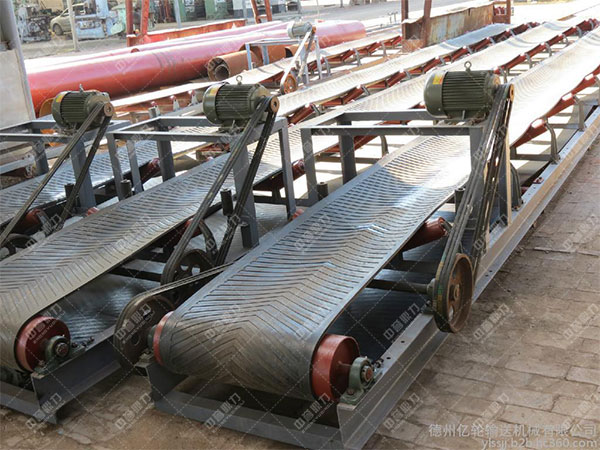

皮帶輸送機

根據客戶使用皮帶輸送機的環境、場地、物料的不同可以選擇不同型號有針對性的投入生產，常見類型有平帶輸送、凹帶輸送、移動輸送、垂直輸送等、這個關注標配很重要，也決很大程度上影響量身定做的效果。就需要能夠看明白皮帶輸送機技術參數，可以通過度關注此類相關信息，也可以及時和廠家做溝通等。
