皮帶輸送機安裝步驟_操作流程

作者來源：中譽鼎力 | 發布時間： 2018-08-06

導讀：

皮帶輸送機通常由由輸送帶、托輥、滾筒及驅動、制動、張緊、改向、裝載、卸載、清掃等裝置組成。皮帶輸送機安裝步驟 1、安裝皮帶輸送機的機架，機架的安裝是從頭架開始的，然后順次安裝各節中間架，后裝設尾架。在安裝機架之前，先要在輸送機的長上拉

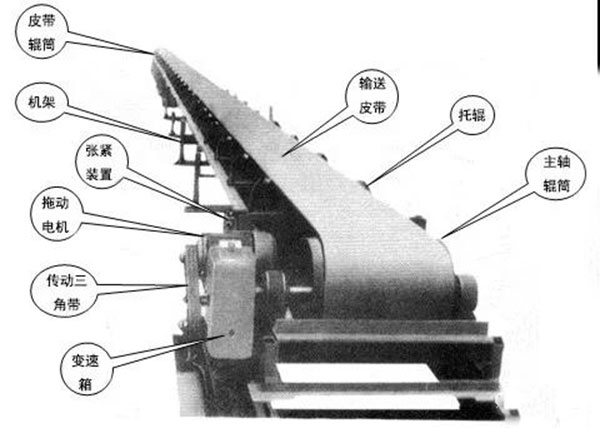

皮帶輸送機通常由由輸送帶、托輥、滾筒及驅動、制動、張緊、改向、裝載、卸載、清掃等裝置組成。

皮帶輸送機安裝步驟

1、安裝皮帶輸送機的機架，機架的安裝是從頭架開始的，然后順次安裝各節中間架，后裝設尾架。在安裝機架之前，先要在輸送機的長上拉引線，因保持輸送機的線在線上是輸送帶正常運行的重要條件，所以在安裝各節機架時，須對準線，同時也要搭架子找平，機架對線的允許誤差，每米機長為±0.1mm。但在輸送機長上對機架的誤差不得過35mm。當部單節安設并找準之后，可將各單節連接起來。

2、安裝驅動裝置安裝驅動裝置時，須注意使皮帶輸送機的傳動軸與皮帶輸送機的線垂直，使驅動滾筒的寬度的與輸送機的線重合，減速器的軸線與傳動軸線平行。同時，所有軸和滾筒都應找平。軸的水平誤差，根據輸送機的寬窄，允許在0.5—1.5mm的范圍內。在安裝驅動裝置的同時，可以安裝尾輪等拉緊裝置，拉緊裝置的滾筒軸線，應與皮帶輸送機的線垂直。

3、安裝托輥在機架、傳動裝置和拉緊裝置安裝之后，可以安裝上下托輥的托輥架，使輸送帶具有緩慢變向的彎弧，彎轉段的托滾架間距為正常托輥架間距的1/2～1/3。托輥安裝后，應使其回轉靈活輕快。

4、皮帶輸送機的后找準為輸送帶在托輥和滾筒的線上運行，安裝托輥、機架和滾筒時，須滿足下列要求：

1)所有托輥須排成行、互相平行，并保持橫向水平。

2)所有的滾筒排成行，互相平行。

3)支承結構架須呈直線，而且保持橫向水平。為此，在驅動滾筒及托輥架安裝以后，應該對輸送機的線和水平作后找正。

5、然后將機架固定在基礎或樓板上。皮帶輸送機固定以后，可裝設給料和卸料裝置。

6、掛設輸送帶掛設輸送帶時，先將輸送帶帶條鋪在空載段的托輥上，圍抱驅動滾筒之后，再敷在重載段的托輥上。掛設帶條可使用0.5—1.5t的手搖絞車。在拉緊帶條進行連接時，應將拉緊裝置的滾筒移到限位置，對小車及螺旋式拉緊裝置要向傳動裝置方向拉移;而垂直式撿緊裝置要使?jié)L筒移到上方。在拉緊輸送帶以前，應安裝好減速器和電動機，傾斜式輸送機要裝好制動裝置。

皮帶輸送機操作流程

1、合上總電源的開關，然后需求查看設備電源是不是正常送入且電源指示燈是不是亮。當查看發現正常后再進行下一步的操作。

2、在合上各回路的電源開關的時分，再去查看是不是正常。正常狀況下的情況為。

3、依照正常的工藝流程依次進行發動各電氣設備，當上一個電氣輸送設備發動正常后電機或別的設備已達到正常速度，正常狀況的時分再進行下一個電氣設備的發動。

在皮帶輸送機設備正常的運轉中，操作人員有要恪守被運送物品規劃中物品的一些規則，恪守皮帶輸送機的那些規劃能力。其次，要注意各類人員都是不得觸及皮帶輸送機的運動有些的，當然非人員不得隨意觸摸電氣元件，操控按鈕等。在皮帶輸送機運轉中，操作人員還不可以不能對變頻器后級斷路，如斷定修理需求，則有要在中止變頻運轉的情況下咱們才敢進行，不然會損壞變頻器。
