【立式?jīng)_擊破碎機結構圖及各個部件介紹】立式?jīng)_擊破碎機通常狀況下都是由電機、驅動系統、主軸總成、葉輪、送料斗、分料器、渦動粉碎腔、底座、潤滑系統等幾部分組合。為了便于閱讀，對其結構分成小段來介紹。立式?jīng)_

【立式?jīng)_擊破碎機結構圖及各個部件介紹】立式沖擊破碎機通常狀況下都是由電機、驅動系統、主軸總成、葉輪、送料斗、分料器、渦動粉碎腔、底座、潤滑系統等幾部分組合。為了便于閱讀，對其結構分成小段來介紹。

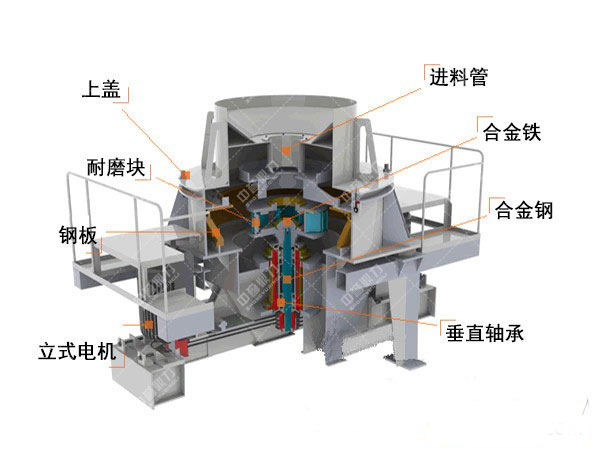

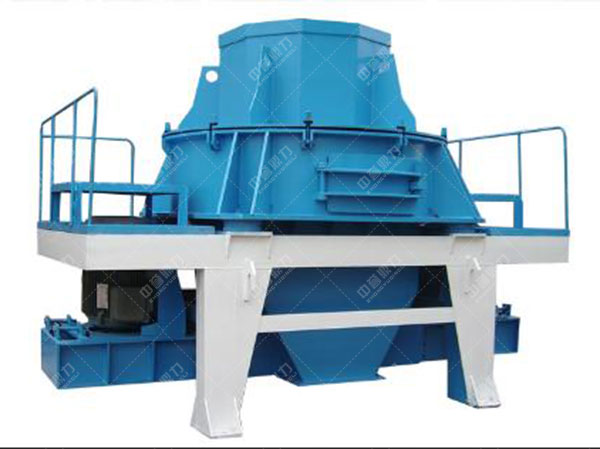

立式?jīng)_擊破碎機結構圖及各個部件介紹

1、驅動系統（包含電機）

選擇雙電機或單電機驅動的帶驅動機構，雙電機驅動的兩臺電機分別安裝在主軸總成的兩側，兩電機帶輪用驅動帶與主軸帶輪相連，使主軸兩側受力均衡，不出現附加力矩，而單電機驅動主軸受單側力而出現附加力矩，通常電機功率在55KW以上時（單個電機功率），推舉選擇雙電機驅動。

2、主軸總成

主軸總成安裝在底座上，用以傳遞電機由V帶傳來的動力及支承葉輪操作運動，主軸總成由軸承座、主軸、軸承等組合。

3、葉輪

葉輪結構為一空心圓柱體，安裝在主軸總成上端軸頭上，用圓錐套和鍵聯接傳遞轉矩，并高速操作，葉輪是PL立軸沖擊碎石機的零件，礦物原料由葉輪頂部分料器的入料管進入葉輪的，由葉輪的布料錐體將石頭均勻地分布到葉輪地各個發射流到，發射流道出口，安裝材料制成的塊，塊磨損后可以替換，葉輪將石頭加速到70～100m/s的速度拋射出去，沖擊到渦動粉碎腔內的巖石床層，進行強烈地自粉碎。

4、送料斗

送料斗的結構為一倒立的棱臺體，入料口設置環，從送料機械的來料經送料斗進入碎石機。

5、分料器

分料器安裝在渦動粉碎腔頂部，其影響是將送料斗來料進行分流，使一部分石頭由入料管直接進入葉輪被漸漸加速到提高速度拋射出去，使一部分石頭從管的外側，旁路進入渦動粉碎腔內葉輪的外側，被從葉輪拋射出來的高速石頭沖擊破碎，不添加動能消耗，添加產能，提高破碎成效。

6、渦動粉碎腔

渦動粉碎腔的結構為上、下兩段圓柱體組合的環形空間，下圓柱體的上下蓋板上開兩個孔，頂部接上圓柱體，底部接卸料口，葉輪在渦動粉碎腔內高速操作，渦動粉碎腔內也能駐留石頭，形成石頭床層，石頭的破碎過程出而今渦動粉碎腔內，由巖石床層將破碎影響與渦動粉碎腔壁隔開，使破碎影響僅限于石頭之間，并起到自襯影響。

中譽鼎力是集生產、研制、出售為一體的大加工能力礦山機械公司，我們秉承“客戶至上、性能至上”的準則，堅持生產高性能機械，供應高性能服務，此時我們也支持設計破沙機、砂石洗選機械和碎石機，假如您有尤其所需，請聯系我們！
