錘式破碎機相關知識

作者來源：中譽鼎力 | 發布時間： 2018-08-21

導讀：

1.錘頭設計與計算錘頭是主要工作零件，其設計錘式破碎機 主要是設計中型的錘頭。其形狀如前面的圖3-1所示。并有相關的計算。錘頭材料的選擇問題是很關鍵的問題。材料的選擇取決于工作零件的工作狀況和要求。因為破碎機要破碎的是石灰石等中等硬度的物料。

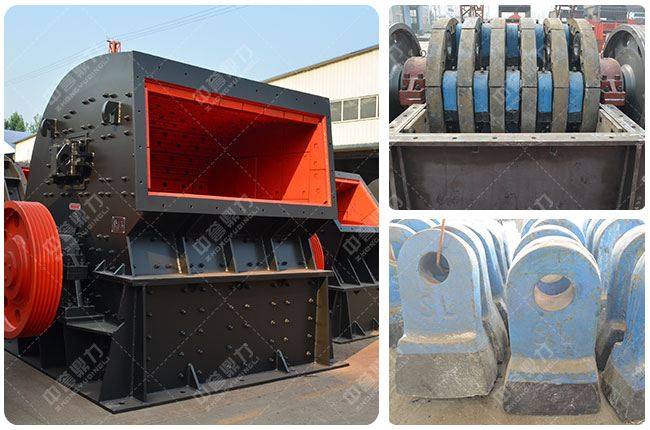

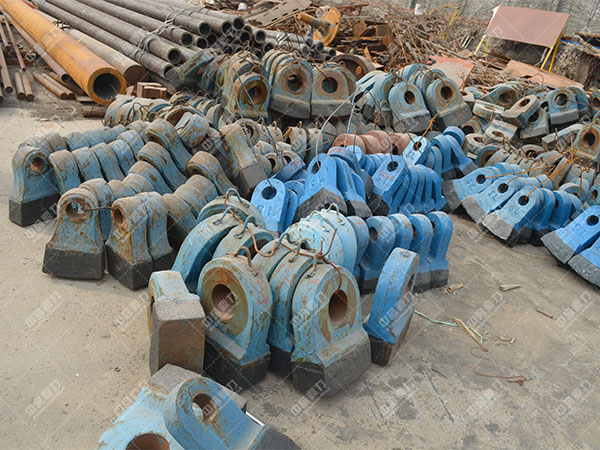

1.錘頭設計與計算

錘頭是主要工作零件，其設計錘式破碎機主要是設計中型的錘頭。其形狀如前面的圖3-1所示。并有相關的計算。

錘頭材料的選擇問題是很關鍵的問題。材料的選擇取決于工作零件的工作狀況和要求。因為破碎機要破碎的是石灰石等中等硬度的物料。一般用高碳鋼鍛造或鑄造，也可用高錳鋼鑄造。為了提高其性，采用高錳低合金鋼，有的在工作表面涂上一層硬質合金。有的采用高鉻鑄鐵，其性比高錳鋼錘頭提高數倍。關于材料的選擇問題，在專題部分：提高錘頭的性研究中，有專門的論述。就不詳細介紹了�？傊�，錘頭材料的選擇，不僅關系到錘頭的工作壽命，機器的生產能力、生產效率，還關系到各方面的經濟性。

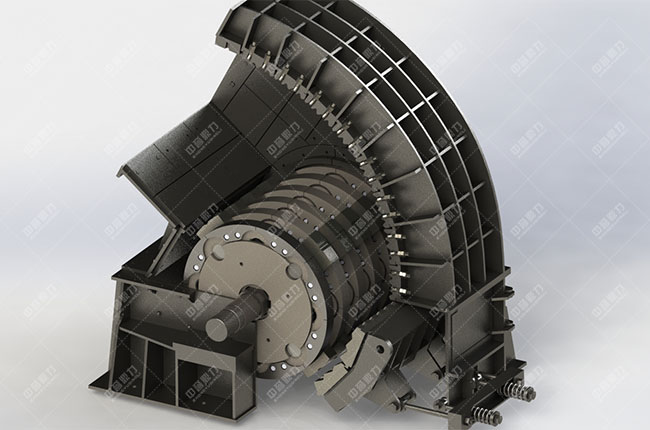

2.圓盤的結構設計與計算

根據設計的要求，每根銷軸上制砂機生產廠家需要有8個錘子。圓盤是用來懸掛錘頭的，一共需有9個圓盤，兩側的兩個，共有的特點是，一側設置了鎖緊螺母，另一端用軸肩定位。所用的螺母為GB-812-85，這樣每個圓盤均勻分布6個圓孔，即可以通過六根銷軸，用來懸掛錘頭，錘頭和院盤之間的間隙除了通過削軸連接，還有隔套隔開，為了保護圓盤的側面，減少或盡量避免其側面的磨損。圓盤的大小取決于轉子的直徑，轉子的直徑的大小是圓盤的設計大小的依據。因為，該型號的破碎機，光憑其型號就可以知道，轉子的直徑為800mm，所以，圓盤的大小的取值就有了的范圍。不妨取做560mm，圓孔沿徑向的距離也是依據起承受載荷的能力和強度，盡可能取整數;圓孔的大小和錘頭的圓孔的大小近似相等即可。

圓盤是通過鍵與主軸相連接的，而隨主軸高速回轉的。所以結構中有鍵槽，其厚度也是滿足強度要求、工作狀況的。不宜過大。圓盤之間也是通過主軸的軸套隔開(其作用是，在高速回轉時，圓盤的運動平穩，并使其軸向定位)。

3.軸的材料的選擇:軸的材料主要是碳素鋼和合金鋼。鋼軸的毛坯多數用軋制圓鋼和鍛件。有的則直接用圓鋼。碳素鋼比合金鋼低廉，對應力集中的敏感性較低，同時也可以用熱處理或化學熱處理的方法提高其性和抗疲勞強度的。故采用碳鋼制造軸尤為廣泛。常用的是45號鋼。

4.軸的小直徑和長度的估算:

零件在軸上的安裝和拆卸方案了之后，軸的形狀便大體了，因為對該主軸來說，其安裝順序為：先安裝中間的轉子部分，然后放置在箱體上，再安裝軸承端蓋，接著是軸承、外軸承座。后兩端分別是帶輪和飛輪。

各軸段的直徑所需要的軸徑與軸上的載荷的大小有關。在初步其直徑的同時，還通常不知道支反力的作用點，不能其彎矩的大小及分布情況。因此還不能按軸上的所受的具體載荷及其引起的應力來主軸的直徑。但是，在對其進行結構設計之前，通常能求出主軸的扭矩。所以，先按軸的扭矩初步估計所要的軸的直徑。并記此時所求出的小直徑為。然后再按照主軸的裝配方案和定位要求，從處逐一各軸段的直徑的大小。另外，有配合要求的軸段，應盡球磨機價格量采用直徑，比如安裝軸承的軸段，安裝件的部位的軸段，都應取為相應的直徑及所選的配合的公差。

主軸的各段的長度，盡可能使其結構緊湊，同時還要，轉子以及帶輪、飛輪、軸承所需要的裝配和調整的空間，也就是說，所的軸的各段長度，須考慮到各零件與主軸配合部分的軸向尺寸和相鄰零件間要的間隙。前面已經通過設計計算，得到轉子、飛輪、帶輪的大體尺寸，所以軸的長度也可大致了。

5.軸的材料的選擇

軸的材料主要是碳素鋼和合金鋼。鋼軸的毛坯多數用軋制圓鋼和鍛件。有的則直接用圓鋼。碳素鋼比合金鋼低廉，對應力集中的敏感性較低，同時也可以用熱處理或化學熱處理的方法提高其性和抗疲勞強度的。故采用碳鋼制造軸尤為廣泛。常用的是45號鋼。

6.結構設計的合理性檢驗

對于軸的結構須滿足：

⑴.主軸和安裝在主軸上的零件要有準確的工作位置;河南紅星緊跟時代潮流，開拓進取，不斷研究開發新技術產品包括：洗沙機，煤炭粉碎機，圓振動篩，磁選設備，球磨機價格等系列設備。這些產品已廣泛應用于礦產，建材，冶

⑵.軸上的零件便于安裝和拆卸、調整。

⑶.軸應有良好的制造工藝性。
