圓振動篩偏心軸斷裂怎么辦？如何？

作者來源：中譽鼎力 | 發布時間： 2018-05-16

導讀：

某選礦廠篩分段使用YA型圓振動篩進行礦料篩分作業，但是自投產以后的兩年多時間里發生了3次偏心軸斷裂故障。由于偏心軸頻繁斷裂，給生產及維修帶來很大的影響。，小編給大家整理了該廠圓振動篩3次偏心軸斷裂的故障分析以及該如何，希望對您的生產

圓振動篩偏心軸斷裂故障分析

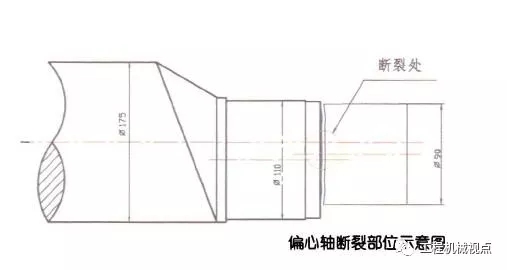

該圓振動篩共發生3次偏心軸斷裂故障，其中前兩次是使用近1年之后斷裂，第三次是使用僅20天就斷裂，且3次偏心軸斷裂位置均相同，都是自三角帶側平衡輪配合的軸根部處斷裂，具體斷裂處見下圖：

經過綜合分析論證及與生產廠家的咨詢，得出偏心軸斷裂原因如下：

次斷裂是由于偏心軸工作產生疲勞失效而斷裂。根據同行業使用情況和從生產廠家了解到的信息得知，偏心軸一般使用壽命在1—2年。

次斷裂是由于三角帶張緊力過大，導致偏心軸在交變應力的作用下發生疲勞失效而斷裂。根據現場情況得知，該振動篩經常在帶料情況下啟動，這樣起動力矩較大，因?yàn)閹Я蠁铀詫⑵埦o力增大，因此偏心軸的受力相對增大，在作用就會發生疲勞失效。

第三次斷裂的原因有以下幾點：

① 偏心軸材質差。偏心軸常規用材是45#鋼鍛造而成，而現在許多生產廠家為節省成本，未按原設計選材且鍛造質量差，內部組織結構不均勻等原因造成了鍛造缺陷。

② 偏心軸加工不到位。因?yàn)檩S臺階處車削加工須圓角過渡，該處圓角不圓滑，很容易產生應力集中，在振動力的作用下發生失效斷裂。

③ 在平衡輪裝配時，軸受外力沖擊過大，造成損傷。在往偏心軸上裝平衡輪時，由于之前輪孔加熱膨脹尺寸不夠，平衡輪的安裝一次無法到位，維修工人使用大錘將其砸入導致。
